金属屑压饼机

更新时间:2017-07-14     【关闭分享:
金属屑压饼机

应用范围:金属碎屑冷压成标准回炉料、焦炭冷压成可燃烧饼块、其他特殊材料的冷压成型。
物       料:铁屑、铝屑、钢屑、合金屑、高牌号球墨铸铁屑、铁精粉、焦炭、镍粉、球磨铸铁屑、海绵铁、镁粉、硅粉、炉渣粉、金属瓶盖及其它金属屑。
案       例:豫晖公司带领参观现场
产品介绍:SBJ系列屑饼液压主要用于将粉粒或颗粒状的铜屑,铝屑,铸铁屑、球磨铸铁屑、海绵铁,钢屑、铁矿粉、硅粉、炉渣粉及其它有色金属屑冷压成重量2.5~10kg圆柱形饼块,不需要任何添加剂,大型全自动屑并机适合金属屑量大的企业,大型铸造厂,风电部件铸造企业,铜铝产品生产企业客户选购。SBJ系列自动屑饼机能将粉粒装铸铁屑,高牌号球墨铸铁屑,合金,钢,铜及其它金属屑冷压成圆柱形饼块,密度5.5~6 吨/立方米(不使用粘合剂),班产8~20吨。本机为立式结构,铸钢上下梁,自动喂料出块。可以配备不同循环冷却系统。将松散物料加入加料缸上方的大料斗中。加料缸后腔进油,活塞杆伸出,并复位,然后子缸后腔进油,带动主缸活塞杆和冲头快速下压,当冲头进入模腔后,主缸后腔进入压力油,主缸开始攻进将物料压缩形成屑饼,并保压后,主缸微退,副缸后腔进油,活塞杆回退,带动抽块后退至饼块可出位置,主缸继续下降,将压好的饼块压出模腔后,副缸前腔进油,活塞杆伸出,带动抽块将饼块推出饼块,同时复位。最后子缸前腔进油,带动主缸活塞杆和冲头上升,并复位,完成一次压饼循环过程,并进入下一次循环程序。金属屑饼机分冷热两用,全自动上、下料,功率可达130KW,每分钟可加工4-5块金属饼,铁饼直径达200-180cm,日产量可达100吨。在不加任何添加剂的情况下,可将各种颗粒、粉末状的铸铁压制成高密度压块,直接投炉冶炼,大大降低了成本费用。

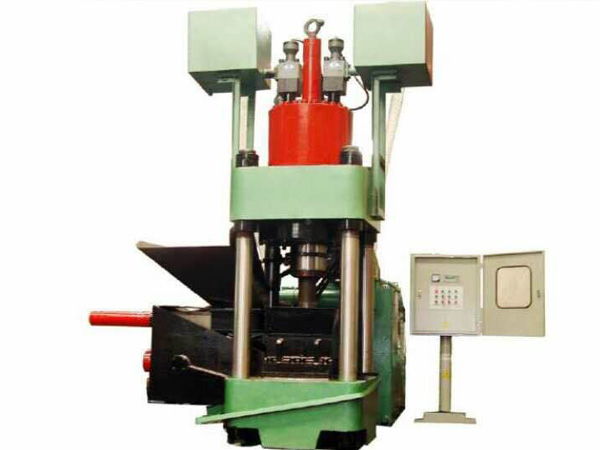

金属屑压饼机

金属屑饼机特点:
系统设计预泄荷装置,彻底消除了液压冲击。
先进的快速装置,确保用户的生产需求。
电器部分采用进口PLC全自动控制系统,抗干扰能力强、故障率低。
机体采用整体钢结构,强度高,稳定性好,不需要安装地脚螺钉。
本机采用液压传动,高度专业整体阀块,超大流量通径,使系统压力损失少、消除了泄露弊端。
插装阀、电液比例阀的使用和独特的油路设计使液压系统完美无缺,即使在长期大负荷的情况下工作,系统也不会出现力不从心的现象。

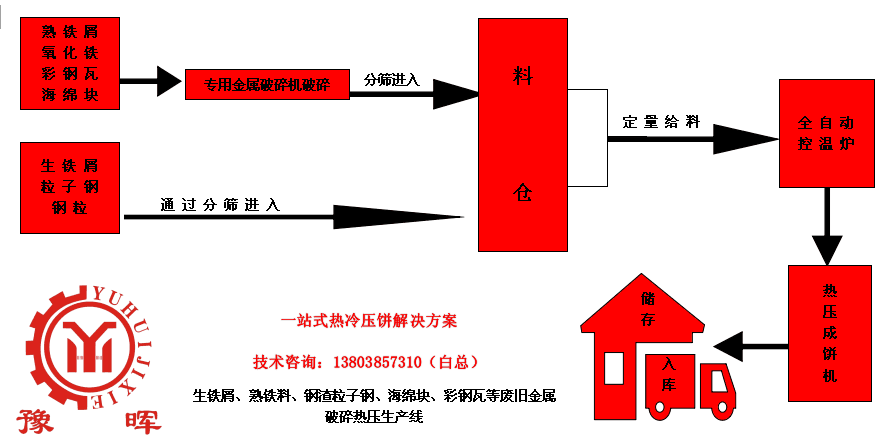

压饼成型工艺
金属屑压饼机组成部分:
1、主机:由机架、主液压缸、推料液压缸、底板液压缸、配套模框及模具、压头等构成。
机架部上下横梁,立柱组成。上下横梁全部由整体铸钢件制作而成,上下横梁用四根立柱由内外螺母连接,承受工作时的张力。
主液压缸杜绝铸钢件,消除安全隐患。确保设备的使用寿命及使用安全性。配套模框及模具、压头等经专业设计配合优越加工能力是设备卓越品味的保障。模具及压块机的冲头都配以可快速更换的高强度耐磨钢,型号 LINDUR-冲头的前端装有便于拆卸安装的耐磨冲头压料圈,这样就能延长其使用寿命。相关部件在必要的部位都经过特殊的硬化或锻造。
2、液压站:由电机,液压泵,泵保护装置,专业控制阀块和连接压块机用的管道系统构成 。设计合理,质量稳定。配备冷却系统,避免设备因油温过热而无法连续工作。
3、控制台:由电气系统和plc控制系统构成。
配备可调整文本显示器,动作顺序及每个动作时间完全采用PLC系统控制,并可由操作工随时调整,方便快捷,简单易懂。

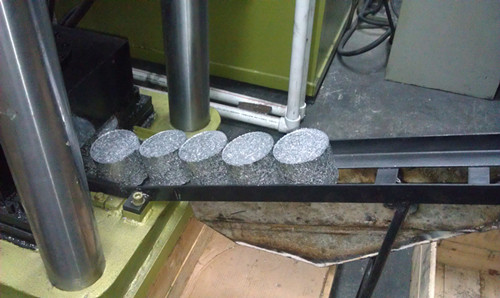

压饼成品
工艺技术特点
电气部分采用PC控制,抗干扰性强,自动化程度高,操作简单。
液压站采用整体式专业阀块及大通经装阀,杜绝了油的渗漏,降低了系统的油温,提高了系统的稳定性。
机架部分采用整体铸钢件,提高了设备的可靠稳定性和使用的寿命。
油缸采用串联式油缸,提高了运动速度和生产效率
根据用户工况另可加配螺旋自动送料器、链条式自动出料器等,降低工人的劳动强度 。
可编程的控制器的操作台,工厂其他的进料和卸料装置或者其他设备项目都可以和软件相连接,根据需要配备。
液压增速系统
首创的液压增速系统配合定制的增速一体式阀块,速度提一倍有余,模仿者众多,我们做到最好。
可选冷却系统
我们根据机器的工作环境推荐合适的冷却系统,风冷或水冷,让机器不罢工。

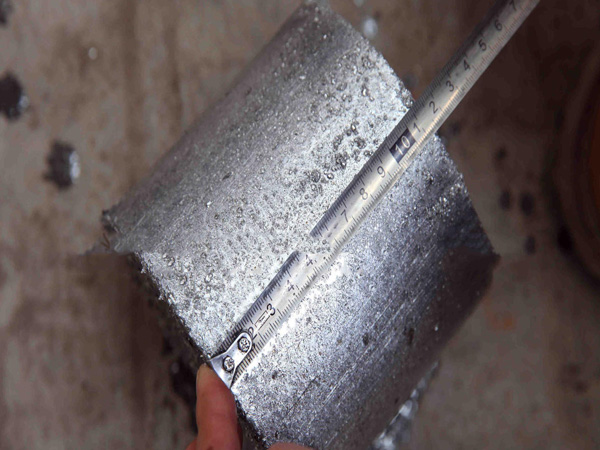

饼块高密度
最高可以压出大于5.5t/立方米的密度,饼块落下也不会摔碎。
定制配件
无论是阀体还是油泵,我们坚持给予长期供应商及时的反馈。完善配件的设计与质量。
金属压饼机参数

型号 块重(kg) 饼块尺寸(mm) 密度(t/m³) 班产量(t) 电机功率(kw) 操作形式
SBJ-1500A 2.0-2.5 Φ80*(50-70) ≥5.0 2~3 15 手动快速
SBJ-1500B 2.0-2.5 Φ80*(60-80) ≥5.0 3~4 15 PLC全自动
SBJ-2000A 2.5-3.0 Φ80*(60-80) ≥5.0 3~4 15 手动快速
SBJ-2000B 2.5-3.0 Φ80*(60-80) ≥5.0 3~4 15 PLC全自动
SBJ-2500A 2.5-3.0 Φ80-90* (60-80) ≥5.2 3~5 18.5 手动快速
SBJ-2500B 2.5-3.0 Φ80-90* (60-80) ≥5.2 4~6 18.5 PLC全自动
SBJ-2500E 2.5-3.5 Φ90-110*(70-100) ≥5.2 6-7 18.5 PLC全自动
SBJ-3150 3.0-4.0 Φ90-110*(70-100) ≥5.5 8-12 30 PLC全自动
SBJ-3600 3.5-5.0 Φ100-140*(70-100) ≥6.0 10-12 30 PLC全自动
SBJ-5000 5.0-8.0 Φ120-150*(70-100) ≥6.0 16-20 37 PLC全自动
SBJ-6300 6.0-12.0 Φ130-160*(100-120) ≥6.0 20-30 45 PLC全自动
